공정 계통도

소각공정 흐름도

반입공급공정

계근대

계근대


수거차량에 의해 운반된 생활폐기물은 계근대에서 CARD를 이용하여 쓰레기 중량이 자동 계량되어 반입장으로 반입된다.

반입장

반입장


쓰레기 반입문에 다중차단구조(에어커튼과 전동셔터)설치하여 악취의 외부확산을 방지한다.

폐기물 및 부자재 이송공정

1.폐기물저장소

폐기물저장소


반입된 쓰레기는 폐기물 저장조에 저장되 내부공기는 연소용 공기로 사용되어 악취의 외부유출을 방지한다.
- 저장용량 : 4,664㎥ (3일분)

2.크레인조정실

크레인조정실


쓰레기의 투입횟수, 투입량 및 시간 등이 자동으로 기록되며 쓰레기가 안정적으로 운영될 수 있도록 교반 및 혼합한다.

3.부자재이송버켓

부자재이송버켓

4.폐기물 및 부자재 투입호퍼

폐기물 및 부자재 투입호퍼

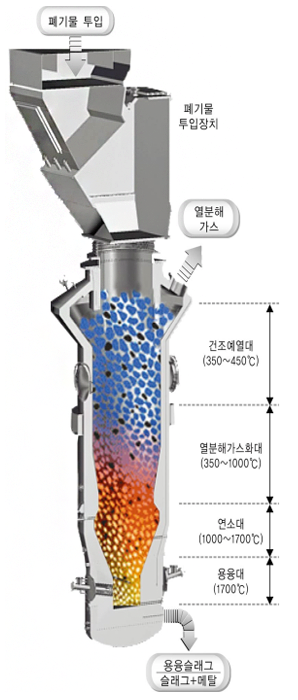

열분해용융공정

열분해용융공정


●건조예열대
- 폐기물의 분말화, 탄화 및 균질화
- Char(셀룰로스, C5H10O6) 생성
- 열분해 가스생성(250 ~ 800℃) 상부(저온영역):CH4, C2H4, CO2 / 하부(고온영역):H2, CO
- 석회석 분해가스 생성(800℃ 이상) (CaCO3 → CaO + CO2)


●열분해가스화대
- 열분해 가스에 의한 폐기물 수분건조
- 수성가스화 반응(CO + H2O → CO2 + H2)


●연소대
- Char의 Solution 반응 환원 분위기 형성
코크스의 산화 C + O2 → CO2 + 8,080 kcal/kg
고온상태에서 Char의 Solution 반응 C + CO2 → 2CO : 환원분위기
기타 가스생성 C + H2O → CO + H2 / CaCO3 → CaO + CO2


●용융대
- 고온에 의해 불연물의 용융
- 석회석에 의한 용융물 유동성 확보
- 중금속의 휘산
- 다이옥신 및 전구물질 완전파괴

슬래그처리공정

1.용융물 출탕

용융물 출탕


1,700℃

슬래그처리공정

1.출탕구 개폐기 조정실

출탕구 개폐기 조정실

연소제어공정

1.중앙제어실

중앙제어실


분산제어시스템(dcs)을 채택하여 전체 설비의 상황이 중앙제어실에서 기동, 정지 및 제어, 감시를 monitor를 통해 할 수 있도록 자동 관리하여 조정

에너지회수공정

1.터빈발전기

터빈발전기


최대발전량 5,300KW

2.열교환기

열교환기


최대열공급 28.4Gcal/hr

배가스처리공정

1.SNCR(무촉매탈질설비)

SNCR(무촉매탈질설비)


고온의 소각로 내에 직접 요소수(UREA)를 분사시켜 질소성분과 물로 분해하여 질소산화물(NOX)을 제거하는 설비.
38,043N㎥/hr × 2기

2.반건식반응탑

반건식반응탑


소각하는 과정에서 발생되는 주 오염물질인황산화물(SOX), 염화수소(HCl)등을 제거하는 설비.
52,000N㎥/hr × 2기

3.활성탄분무설비

활성탄분무설비


연소가스 중에 함유되어 있는 DIOXIN/FURAN등의 독성 유기화합물질을 제거하기 위하여 여과 집진기(BAG FILTER) 전단에 활성탄(ACTIVATED CARBON) 분무로 흡착기능향상 및 다이옥신 제거.
3.7kg/hr × 2기

4.여과집진기

여과집진기


분진을 함유한 연소가스가 여과포를 통과하여 분진(Dust)과 가스를 분리 제거.
54,000N㎥/hr × 2기

5.증기식 가스가열기

증기식 가스가열기

6.굴뚝

굴뚝

기타공정

실험실

실험실


환경에너지시설로 반입되는 생활쓰레기의 성상 및 발열량분석, 보일러수 및 냉각수의 수질관리, 운영에 필요한 약품들을 주기적으로 분석함

세차장

세차장


쓰레기를 하역한 운반차는 자동세차설비에서 세차되어 항상 청결한 상태로 운행되도록 함

폐수처리장

폐수처리장


생물학적, 화학적처리 시설을 이용하여 환경에너지시설에서 발생하는 각종 공정폐수를 처리하여 재이용수로 활용
